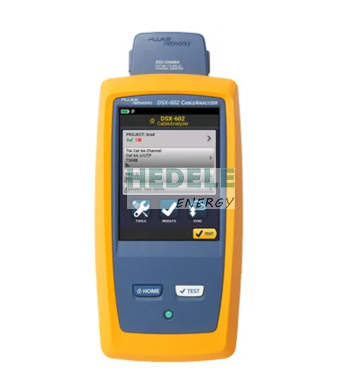

The DSX-602 CableAnalyzer can complete the basic certification of Cat 3/Class C to Cat 6A/Class EA copper cable and twisted pair structure wiring. The DSX-602 CH provides basic Cat 6A and Class EA copper cable certification, with a testing time of only 10 seconds and an advanced user interface. Use LinkWare Live to manage work and testers from any smart device via Wi Fi. Fluke Networks' renowned reliability has been widely recognized worldwide. ● Cat 6A and Class EA copper cable certification ● Includes channel measurement adapter; Optional durable permanent link adapter with pluggable test plug ● Cat 6A test time of 10 seconds ● P
| DSX-602技术规格 | |
| 线缆类型 | |
| 线缆类型 | |
| 屏蔽和非屏蔽的双绞 LAN 布线 | TIA 类别3、4、5、5e、6、6A：100 Ω ISO/IEC Class C, D, E, EA: 100? 和 120? |
| 测试标准 | |
| TIA | Category 3, 5, 5e, 6, 6A per ANSI/TIA-568.2-D |
| ISO/IEC | 根据 ISO/IEC 11801:2002 和修订 C 和 D、E、EA 类 |
| IEEE 802.3 | 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T |
| 一般规格 | |
| 自动测试速度 | 5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒；完整的双向 6A 类 EA 级自动测试：10 秒 |
| 支持的测试参数（测试标准决定了报告的参数和频率范围） | 接线图，长度，传播延迟，延迟偏差，直流回路电阻，插入损耗（衰减），回波损耗 (RL)，近端串扰 (NEXT)，衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，综合 ACR-F (PS ELFEXT)，综合 NEXT，综合 ACR-N |
| 支持频率 | 500 MHz |
| 测试结果存储 | 12,000 Cat 6A 带图 |
| 显示屏 | 5.7 英寸 LCD，具有感应电容触摸屏 |
| 体积 | 主机与智能远端单元：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 3 磅（1.36 千克） |
| 电池 | 锂离子电池组，7.2 V |
| 电池寿命 | 8小时 |
| 电池充电时间 | 4 小时（40摄氏度以下，测试仪关闭） |
| 所支持的语言 | 英文、中文 |
| 校验 | 维修中心校验周期为一年 |
| 集成 Wi-Fi | 符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz） |
| 环境规格 | |
| 操作温度 | 32° F 至 113° F（0° C 至 45° C） |
| 贮存温度 | -22° F 至 +140° F（-30° C 至 +60° C） |
| 工作相对湿度（% RH 无冷凝） | 0% - 90%, 32° F - 95° F: (0° C - 35° C)；0% - 70%, 95° F - 113° F: (35° C - 45° C) |
| 振动 | 随机，2 g，5 Hz -500 Hz |
| 冲击 | 1 米跌落试验（无论是否带有模块和适配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
| 海拔 | 13,123 英尺 (4,000 m);10,500 英尺（3,200 米），含交流适配器 |
| EMC | EN 61326-1：便携 |
